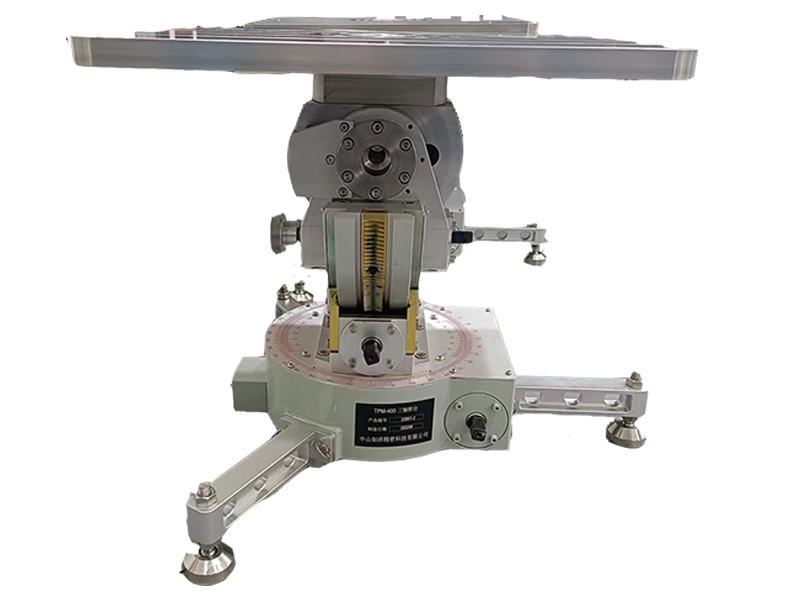

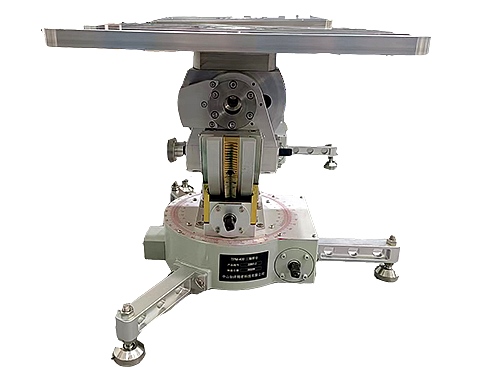

手搖三軸轉臺

名稱：手搖三軸轉臺

主要用于慣性組件的靜態標定，也可做為慣性組件測試的旋轉平臺

主要技術要求：

一、環境技術要求

1、溫度濕度要求

產品在以下溫濕度環境下能正常工作

工作溫度：－10℃~+55℃

儲存溫度：-20℃~+65℃

2、濕度：不大于90％

3、防磁要求

距臺面10mm以上空間測量，剩磁不大于0.5mT。

4、抗振動要求

產品在承受預計的使用振動環境下能正常工作。

5、存儲要求

要求配備可移動的便于設備存取的金屬存儲箱。

二、產品性能要求

1、承受載荷重量：35kg

2、臺面尺寸：400 mm×400mm，應采用防磁材料。

3、轉臺轉角范圍：航向360°；俯仰 ±25°；傾斜 ±25°

4、位置精度：

航向角誤差：不大于±3′

俯仰角誤差：不大于±3′

傾斜角誤差：不大于±3′

5、轉臺重量：不超過35kg。

6、轉臺應有三個調整水平地腳，調節方便快捷，調整范圍：0°－5°。工作臺面上按正交方向安裝兩個水泡，水泡誤差不大于30″。

7、在任意航向角度調整好水平后，轉臺分別轉動90°、180°、270°角度，水泡應居中其誤差不大于30″。

8、臺面平面度為0.1mm。
